泸州玻璃纤维厂家讲解无捻粗纱

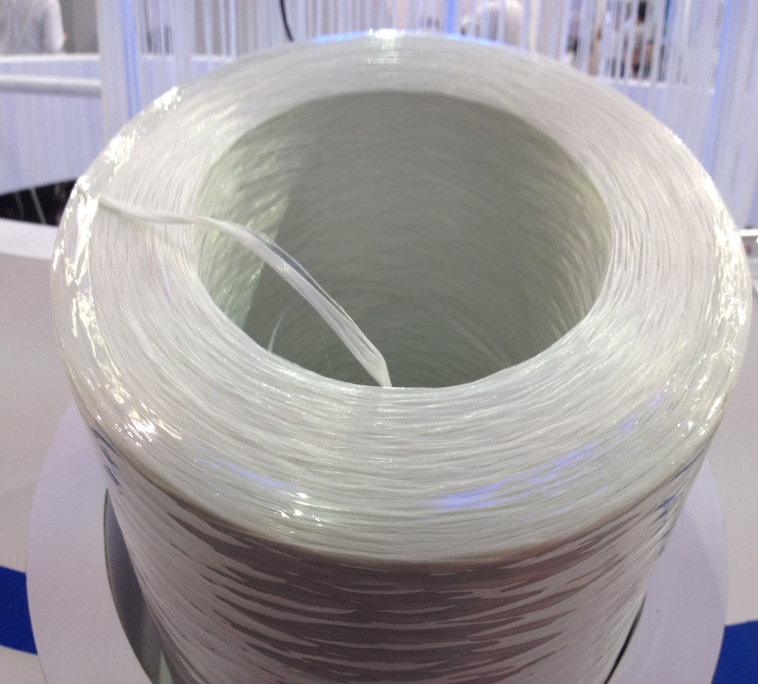

无捻粗纱是由平行原丝或平行单丝集束而成的。无捻粗纱按玻璃成分可划分为:无碱玻璃无捻粗纱和中碱玻璃无捻粗纱。生产玻璃粗纱所用玻纤直径从12~23μm。无捻粗纱的号数从150号到9600号(tex)。无捻粗纱可直接用于某些复合材料工艺成型方法中，如缠绕、拉挤工艺，因其张力均匀，也可织成无捻粗纱织物，在某些用途中还将无捻粗纱进一步短切。

1、喷射用无捻粗纱，适合于玻璃钢喷射成型使用的无捻粗纱要具备如下性能：

（1）良好的切割性，在连续高速切割时产生的静电少；

（2）无捻粗纱切割后分散成原丝的效率要高，也即分束率高，通常要求90%以上；

（3）短切后的原丝具有优良的覆模性，可覆盖在模具的各个角落；

（4）树脂浸透快，易于被辊子辊平并易于驱赶气泡；

（5）原丝筒退解性能好，粗纱线密度均匀，适合于各种喷枪及纤维输送系统。喷射用无捻粗纱都是由多股原丝络制而成，每股原丝含200根玻纤单丝。

2、SMC用无捻粗纱，SMC即片状模塑料，主要用于压制汽车部件、浴缸、水箱板、净化槽、各种座椅等。SMC用无捻粗纱在制造SMC片材时要切成lin(25mm)的长度，分散在树脂糊中，因此对SMC用无捻粗纱的要求是短切性好，毛丝少，抗静电性优良，在切割时短切丝不会粘附在刀辊上。对着色的SMC而言，无捻粗纱要在高颜料含量的树脂糊中被树脂浸透。通常SMC无捻粗纱一般为2400tex，少数情况下也有用4800tex的。

3、缠绕用无捻粗纱，缠绕法用于制造各种口径的玻璃钢管、贮罐等。缠绕用无捻粗纱的号数从1200号到9600号，缠绕大型管道及贮罐多倾向于直接无捻粗纱，如4800tex的直接无捻粗纱。对缠绕用无捻粗纱的要求如下：

（1）成带性好，呈扁带状；

（2）无捻粗纱退解性好，在从纱筒退解时不脱圈，不形成"鸟巢"状乱丝；

（3）张力均匀，无悬垂现象；

（4）线密度均匀，一般须小于±7%；

（5）无捻粗纱浸透性好，从树脂槽通过时易为树脂润湿及浸透。

4、拉挤用无捻粗纱，拉挤用于制造断面一致的各种型材，其特点是玻纤含量高，单向强度大。拉挤用无捻粗纱可以是多股原丝并合的也可以是直接的无捻粗纱，其线密度范围为1100号到4400号。各种性能要求与缠绕无捻粗纱大体相同。

5、织造用无捻粗纱，无捻粗纱的一个重要用途是织造各种厚度的方格布或单向无捻粗纱织物，它们大多用于手糊玻璃钢成型工艺中。对强造用无捻粗纱有如下要求：

（1）良好的耐磨性;

（2）良好的成带性;

（3）织造用无捻粗纱在织造前需经强制烘干;

（4）无捻粗纱张力均匀，悬垂度应符合一定标准;

（5）无捻粗纱退解性好;

（6）无捻粗纱浸透性好。

5、预型体用无捻粗纱 在预型体工艺中，无捻粗纱被短切并喷附在预定形状的网上，同时喷少量树脂使纤维网固定成形，然后将成形的纤维网片移入金属模具中，注入树脂热压成形，即得制品。对于这种工艺的无捻粗纱的性能要求与对喷射无捻粗纱的要求基本相同。
